功率差10W設計有哪些區別？新款15W MagSafe磁吸無線充電模塊和5W無線充電模塊拆解對比
前言
當消費者為無線充電器的“15W”或“5W”功率標簽支付數十元差價時，很少有人意識到——這10W的差距背后，是芯片架構、散熱系統和材料工藝的革新。
今天我們將拆解可用于蘋果充電的新款15W MagSafe磁吸無線充電模塊和5W無線充電模塊，看看它們的結構設計有什么區別？

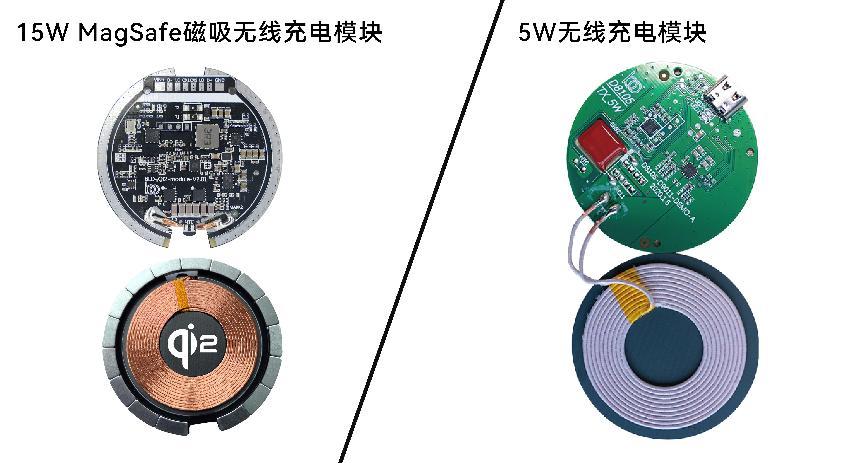

無線充電模塊結構
1、線圈

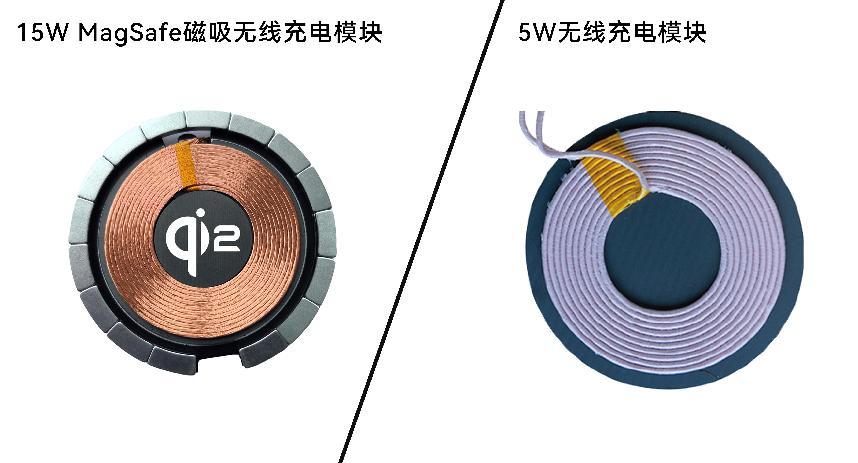

15W MagSafe磁吸無線充電模塊使用磁吸線圈，外圍加設磁鐵，增加吸附力。5W無線充電模塊使用的則是Qi系列常用A11發射線圈。
2、USB-C接口

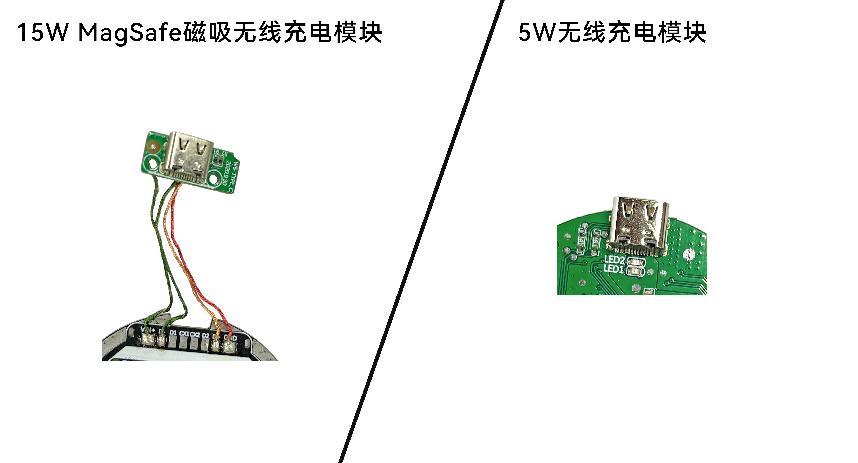

兩款無線充電模塊采用的都是USB-C接口，15W MagSafe磁吸無線充電模塊的USB-C接口焊接在單獨的小板上，通過4條線連接到無線充電模塊上。5W無線充電模塊的USB-C直接焊接在電路板上。
3、無線充電模塊布局

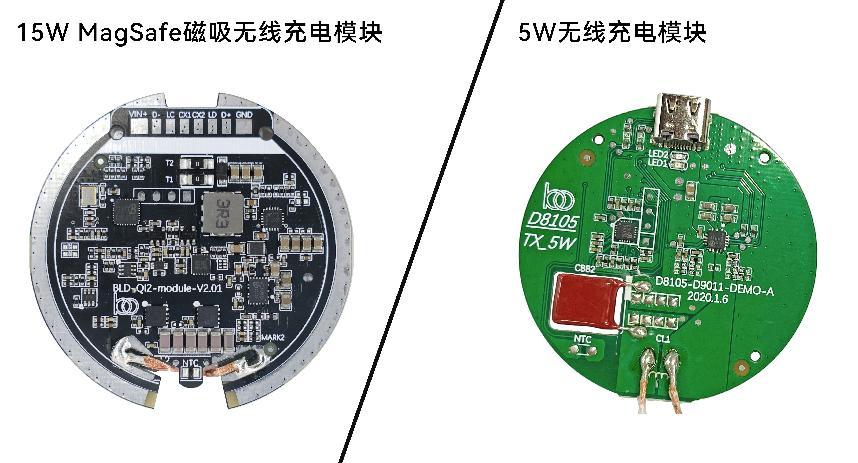

15W MagSafe 磁吸無線充電模塊正面設有D9516無線充電主控芯片、功率全橋芯片、3R3電感、電容等器件。5W無線充電模塊正面同樣設有D8105無線充主控芯片、功率全橋芯片、電容等器件。
4、無線充電主控芯片

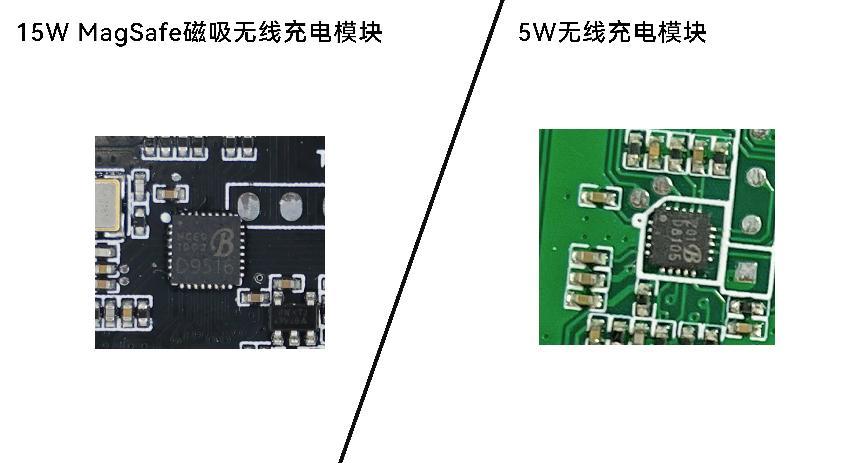

15W MagSafe磁吸無線充電模塊的無線充電發射控制芯片來自貝蘭德，型號D9516，兼容WPC Qi2標準。該芯片集成 128MHz主頻32位處理器，還集成I2C通信，豐富的IO口資源，支持功能定制及認證測試，支持定制LED指示燈效果。D9516 采用 4 x 4mm的 QFN32封裝。
5W無線充電模塊的無線充電發射控制芯片同樣來自貝蘭德，型號D8105，采用 3 x 3mm的QFN20封裝。
5、全橋芯片

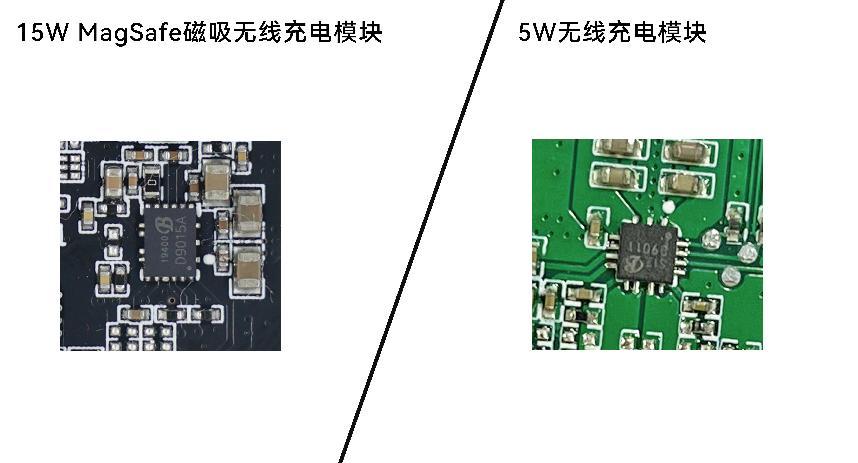

15W MagSafe磁吸無線充電模塊設有貝蘭德D9015A功率全橋芯片，5W無線充電模塊用的是貝蘭德D9011功率全橋芯片。
6、電容

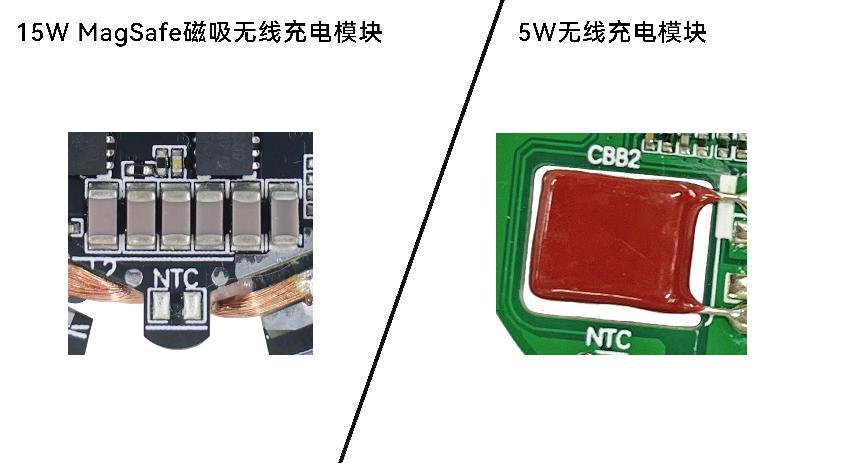

15W MagSafe磁吸無線充電模塊采用NPO貼片電容，體積小，不占空間，溫度穩定性也更好。5W無線充電模塊用的則是1顆CBB電容。
總結
通過拆解對比發現，兩款模塊尺寸方面的變化并不大，但無線充電功率相差10W。產品用料方面，兩款產品的核心均采用貝蘭德定制芯片方案，而15W模塊通過全同步數字解調技術提升了元件集成度，這對于溫升方面的控制更有幫助，可以為用戶提供更好的使用體驗。
